В чем разница между листом ACP и панелью ACP?

При выборе панельных систем для облицовки, вывесок или внутренней отделки архитекторы и отделы закупок регулярно сталкиваются с условиями лист АКП и Панель АСР . Хотя обе аббревиатуры имеют одни и те же буквы, они имеют существенно разное значение для формата продукта, метода производства и области применения. Понимание этого различия важно, прежде чем выбирать Многофункциональная линия по производству алюминиевых композитных панелей A2 B1 PE (ACP) , поскольку выбранная вами линия должна соответствовать категории продукции, которую вы собираетесь производить в больших масштабах. В этой статье разъясняется терминология, объясняются технические характеристики, разделяющие две формы продукции, и показано, как современное производственное оборудование, в том числе огнестойкие линии классов А2 и В1, одновременно работает на обоих рынках.

Определение листа ACP и панели ACP: основное различие

В промышленности строительных материалов лист АКП относится к необработанному, необработанному композитному материалу, сходящему с производственной линии — непрерывному рулону или плоской плите, состоящей из двух алюминиевых оболочек, прикрепленных к основному материалу (полиэтилен, огнестойкий минерал или негорючий наполнитель A2). Лист является основным материалом. Ан Панель АСР , напротив, представляет собой готовый блок, который был разрезан, проложен, сложен и оснащен возвратными системами или системами каркаса, чтобы его можно было установить непосредственно на фасад здания или внутреннюю основу. Говоря практическим языком закупок, покупатели, приобретающие для последующего изготовления, обычно указывают «лист ACP», а те, кто покупает готовые к установке элементы навесных стен, указывают «панель ACP».

Классификация основного материала является наиболее значимой характеристикой для любого вида продукта. Стандартные листы с полиэтиленовой сердцевиной имеют класс горючести C или D согласно EN 13501-1; Огнестойкий АКП класса В1 достигает класса B или выше (ограниченная горючесть); и АКП негорючий класса А2 достигает класса А2, что означает, что материал вносит незначительный вклад в горение. Нормативные требования на большинстве рынков Европы, Ближнего Востока и Азии теперь требуют классификации A2 или B1 для внешней облицовки зданий определенной высоты, что привело к значительным инвестициям в специализированные линии по производству огнестойких ACP.

Как производственные линии ACP производят обе формы продукта

A Многофункциональная линия по производству алюминиевых композитных панелей A2 B1 PE (ACP) — это предшествующее оборудование, которое создает базовый лист. Он включает в себя разматыватели алюминиевой оболочки, станции предварительной обработки, экструдер для стержней (для полиэтилена или компаундов с минеральным наполнителем), секцию ламинирования/прессования, охлаждающий конвейер, а также прецизионную систему продольной резки и резки по длине. В конфигурациях А2 экструдер заменяется или дополняется станцией валкового склеивания готовых негорючих минеральных сердечников, поскольку неорганические наполнители нельзя перерабатывать в расплаве так же, как термопластичный полиэтилен.

Слово «многофункциональный» в названии оборудования указывает на то, что одна линия может переключаться между материалами сердцевины PE, B1 и A2, регулируя устройство подачи сердцевины и параметры температуры ламинирования, вместо того, чтобы требовать совершенно отдельных машин для каждого сорта продукции. Такая гибкость имеет коммерческое значение: производители могут обслуживать различные нормативные рынки – от стандартного полиэтилена для вывесок до А2 для облицовки фасадов высотных зданий – без дублирования капитальных вложений.

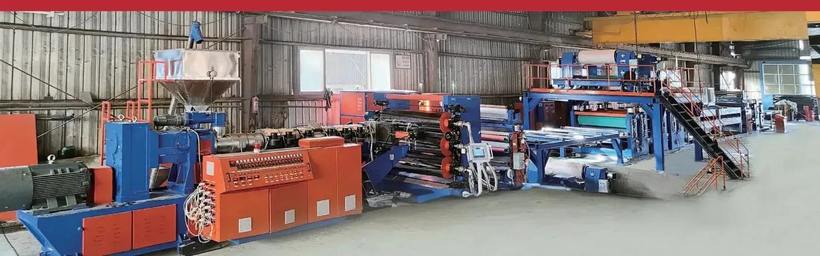

Многофункциональная линия по производству алюминиевых композитных панелей A2 B1 PE производства Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Показанная выше линия включает в себя секцию экструдера/ламинирования (слева), прецизионный валковый пресс и секцию склеивания (в центре), а также обрезной и отводящий конвейер (справа). Компактное расположение сводит к минимуму обработку материала между станциями, что напрямую улучшает стабильность склеивания и снижает риск межламинарного расслоения — критического параметра качества для продуктов класса B1 и A2, предназначенных для применения на фасадах высотных зданий.

3D-диаграмма с аннотациями: структура слоя листа ACP

На изометрической диаграмме ниже показана стопка внутренних слоев стандартного алюминиевого композитного листа, произведенного на многофункциональной производственной линии ACP. Понимание этого сечения имеет основополагающее значение для понимания того, почему классификация пожарной опасности так сильно различается между классами PE, B1 и A2.

На приведенном выше изометрическом разрезе показана трехкомпонентная структура, общая для всех продуктов ACP: покрытие верхней поверхности (обычно краска из ПВДФ или полиэтилена), две тонкие алюминиевые оболочки и материал центрального сердечника. Сердечник является основным отличием между марками: стандартные полиэтиленовые сердечники легкие и гибкие, но горючие, сердечники с минеральным наполнением B1 содержат огнезащитные добавки, которые замедляют воспламенение, а неорганические сердечники A2, состоящие в основном из минеральных гидроксидов или силиката кальция, не выделяют значительного количества горючего газа при воздействии пламени. Показанная общая толщина от 3 до 6 миллиметров является стандартной для продуктов фасадного назначения, а более толстые листы обычно предназначены для конструкционных или ударопрочных применений. Слой покрытия, хотя и имеет толщину всего несколько микрон, определяет как долговечность цвета (покрытия из ПВДФ обычно гарантируют 10 лет стойкости к мелу), так и первоначальный вклад горючести на поверхности панели. Понимание этой многоуровневой структуры помогает командам по закупкам задавать правильные вопросы о толщине оболочки, составе сердцевины и характеристиках покрытия при закупках у производителя производственной линии ACP.

Спрос на мировом рынке: рост огнестойкости ACP A2 и B1

После крупных пожаров на фасадах во многих странах в 2010-х годах регулирующие органы во всем мире постепенно ужесточали требования к горючести облицовки. Закон Соединенного Королевства о безопасности зданий 2022 года требует облицовки класса А2 для всех новых жилых зданий высотой более 11 метров. Аналогичные правила сейчас применяются в Германии (MBO Musterbauordnung, класс A2 выше 7 этажей), ОАЭ (Циркуляр гражданской обороны Дубая № 7/2013) и Австралии (NCC 2022, пункт C2D8). Эти нормативные изменения фундаментально изменили экономику производства ACP: спрос на линии A2 и B1 существенно вырос, в то время как стандартные мощности PE сталкиваются с растущими ограничениями в сегментах высотных зданий.

Горизонтальная гистограмма выше отражает предполагаемую состав мирового рынка ACP по классам огнестойкости по состоянию на 2024 год. Наибольшую долю – около 34% – составляет огнезащитная марка В1. , что обусловлено активным внедрением на Ближнем Востоке, в Юго-Восточной Азии и Восточной Европе, где строительные нормы и правила были обновлены, но полные мандаты А2 еще не являются универсальными. Доля ACP класса A2 выросла примерно до 28% — резкий рост с менее чем 10% до 2017 года — поскольку рынки Великобритании, Германии и Скандинавии ввели требования по негорючести. Стандартный PE-сердечник ACP сохраняет долю в 26%, в основном сконцентрированную на вывесках, внутреннем применении и рынках, где правила высоты фасада еще не требуют более высоких классов. Оставшиеся 12% составляют алюминиевые соты и специальные композитные изделия, предназначенные для применения в фасадах премиум-класса и в аэрокосмической сфере. Этот сдвиг в распределении спроса является основной причиной, по которой современные производители оборудования ACP разработали многофункциональные линии, способные переключаться между режимами производства PE, B1 и A2 в рамках одной платформы.

Технические характеристики: что должна обеспечивать многофункциональная линия ACP

Производственная линия, которая может одновременно работать с марками A2, B1 и PE, должна отвечать нескольким строгим техническим требованиям. Прочность соединения между алюминиевой обшивкой и сердечником должна постоянно превышать 120 Н/25 мм (прочность на отслаивание согласно GB/T 17748 или EN 1396) независимо от типа сердечника. Скорость линии для марок полиэтилена обычно составляет 8–15 м/мин; Склеивание валиком A2 может происходить медленнее, со скоростью 4–8 м/мин, из-за более высокого давления ламинирования, необходимого для достижения адекватной адгезии к неорганическим сердцевинам. Ширина обычно варьируется от 1220 мм до 1600 мм в соответствии с международными стандартами листового проката.

Контроль толщины сердцевины является еще одним важным параметром: отклонения по ширине листа класса А2, превышающие -0,1 мм, приводят к видимой волнистости поверхности после установки, особенно в системах панелей большого формата. Для этого необходимы как прецизионные датчики зазора, так и управление ламинирующим прессом с обратной связью в реальном времени. Однородность температуры по ширине зоны контакта ламината должна поддерживаться в пределах -3 градусов по Цельсию для обшивок с покрытием из ПВДФ, поскольку температурные градиенты вызывают дифференциальное тепловое расширение, которое приводит к изгибу или скручиванию.

В приведенной выше гистограмме сравниваются типичные диапазоны рабочих скоростей для режимов производства PE, B1 и A2 на многофункциональной линии ACP. Стандартное производство полиэтилена достигает самых высоких скоростей (8–15 м/мин). потому что экструзия и склеивание термопластов — это хорошо оптимизированный непрерывный процесс, допускающий более высокую производительность. Огнезащитные марки B1 работают со скоростью 6–12 м/мин, поскольку более высокая вязкость компаундов полиэтилена с минеральным наполнителем требует дополнительного времени пребывания в зоне контакта ламината для обеспечения полного образования клеевого соединения. Негорючие марки А2 требуют самых низких скоростей (4–8 м/мин), поскольку приклеивание жестких плит из неорганического заполнителя к алюминиевой оболочке прокаткой требует постоянного высокого контактного давления и тщательного регулирования температуры для предотвращения расслоения на границе раздела клея. Поставщиков оборудования, которые заявляют об одинаковой скорости для всех трех марок, следует запросить документированные результаты испытаний на прочность склеивания при номинальной скорости, поскольку производительность и качество напрямую связаны в технологии ламинирования. Многофункциональная линия, действительно работающая со всеми тремя сортами стали, является значительным инженерным достижением, а не простым изменением параметров.

Сравнение радаров: характеристики производительности классов PE, B1 и A2

Выбор правильного класса ACP предполагает одновременное балансирование нескольких показателей производительности. На диаграмме ниже сравниваются марки PE, B1 и A2 по шести ключевым характеристикам: пожаробезопасность, весовая эффективность, плоскостность, простота обработки, конкурентоспособность затрат и диапазон соответствия нормативным требованиям. Ни одна марка не имеет наивысших показателей по всем осям, поэтому производители, которые могут производить все три марки на одной линии, имеют структурное конкурентное преимущество.

Радарная диаграмма ясно иллюстрирует, что ACP с полиэтиленовым сердечником имеет самые высокие показатели по весовой эффективности, простоте обработки и конкурентоспособности по цене, что объясняет его продолжающееся доминирование во внутренних помещениях, вывесках и малоэтажных зданиях, где это разрешено противопожарными правилами. Класс A2 ACP решительно лидирует в области пожарной безопасности и соответствия нормативным требованиям. , что делает его предпочтительной спецификацией для любого проекта, регулируемого строгими нормами по негорючести. Продукты класса B1 занимают промежуточное положение по большинству направлений, предлагая баланс улучшенных огнестойких характеристик по сравнению со стандартным полиэтиленом, лучшей технологичности и более низкой стоимости по сравнению с A2. Показатели плоскостности тесно связаны между B1 и A2, что отражает требования к точности ламинирования, предъявляемые обоими классами. Разница в простоте обработки между PE (95%) и A2 (50%) объясняет, почему многофункциональные производственные линии требуют более сложного управления при переключении в режим A2: более низкие скорости, более высокое давление ламинирования и более жесткие температурные допуски - все это требует более продвинутой автоматизации и интеграции датчиков, чем потребовалось бы для линии, работающей только с полиэтиленом.

Тенденция в области технологий производственных линий: внедрение интеллектуальных средств управления

Самым значительным сдвигом в проектировании производственных линий ACP за последнее десятилетие стала интеграция систем цифрового мониторинга и интеллектуального управления. Ранние линии ACP полагались на управление ПЛК с фиксированными параметрами; Современные многофункциональные линии включают в себя измерение толщины в режиме реального времени (с использованием лазерных или бета-лучевых датчиков), контроль натяжения на станциях размотки алюминиевой кожи, регулирование температуры с обратной связью в рулонах для ламинирования и автоматические ворота для контроля качества. Эти возможности не являются косметическими улучшениями — они напрямую влияют на стабильность соединения класса А2, который гораздо менее прощает дрейф параметров, чем производство полиэтилена.

На графике показано быстрое внедрение интеллектуальных систем управления в новых линейных установках ACP с 2015 по 2025 год. Только 10% новых линий, установленных в 2015 году, имели замкнутый цифровой мониторинг процессов. ; к 2023 году эта цифра выросла до 72%, а прогнозируемый уровень проникновения к 2025 году достигнет 85%. Это ускорение было вызвано тремя сходящимися силами: повышением требований к качеству продукции класса А2, ужесточением международных стандартов плоскостности и расслоения (таких как циклы пересмотра GB/T 17748), а также снижением стоимости оборудования промышленных датчиков и ПЛК. Сегодня производители, инвестирующие в многофункциональные линии, почти повсеместно используют сервоприводы контроля натяжения, лазерные толщиномеры и системы HMI на основе рецептов, которые хранят наборы параметров для конкретных марок, что позволяет быстро и повторяемо переключаться между режимами производства PE, B1 и A2. Линии, которые по-прежнему полагаются на ручную настройку параметров, сталкиваются с растущим недостатком качества при производстве продукции класса А2.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Основные возможности

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. — национальное предприятие, специализирующееся на исследованиях, разработках и производстве интеллектуального оборудования для металлических композитных материалов, предоставляющее систематические решения для мировой промышленности строительных материалов. Являясь разработчиком стандарта на негорючие металлические композитные панели для архитектурной отделки и членом постоянного совета Металлического отделения Китайской федерации строительных материалов, компания занимает признанную позицию в экосистеме отраслевых стандартов.

Основной портфель продукции компании включает в себя три основные технологические системы: линии по производству огнестойких алюминиевых композитных панелей, машины для производства алюминиевых сотовых заполнителей и линии по производству металлических композитных панелей с алюминиевыми сотовыми заполнителями, а также многофункциональные линии по производству металлических композитных панелей по индивидуальному заказу. Эти системы в совокупности охватывают 12 категорий высокотехнологичных производственных линий, включая линии по производству огнестойких материалов класса A2 и B1, оборудование для 3D-металлических композитных панелей с алюминиевым сердечником и полный спектр производственных платформ серии алюминиевых сот.

Приведенный ниже патент на изобретение ZL 2016 1 0789112.9, выданный в июне 2018 года, охватывает линию и производственный процесс компании по производству многофункциональных металлических композитных панелей, разработанный изобретателями Чжу Пэном и Чжу Лянцаем. Этот патент отражает запатентованные технические усовершенствования, которые позволяют одной линии обрабатывать широкий спектр основных материалов, необходимых для производства марок A2, B1 и PE.

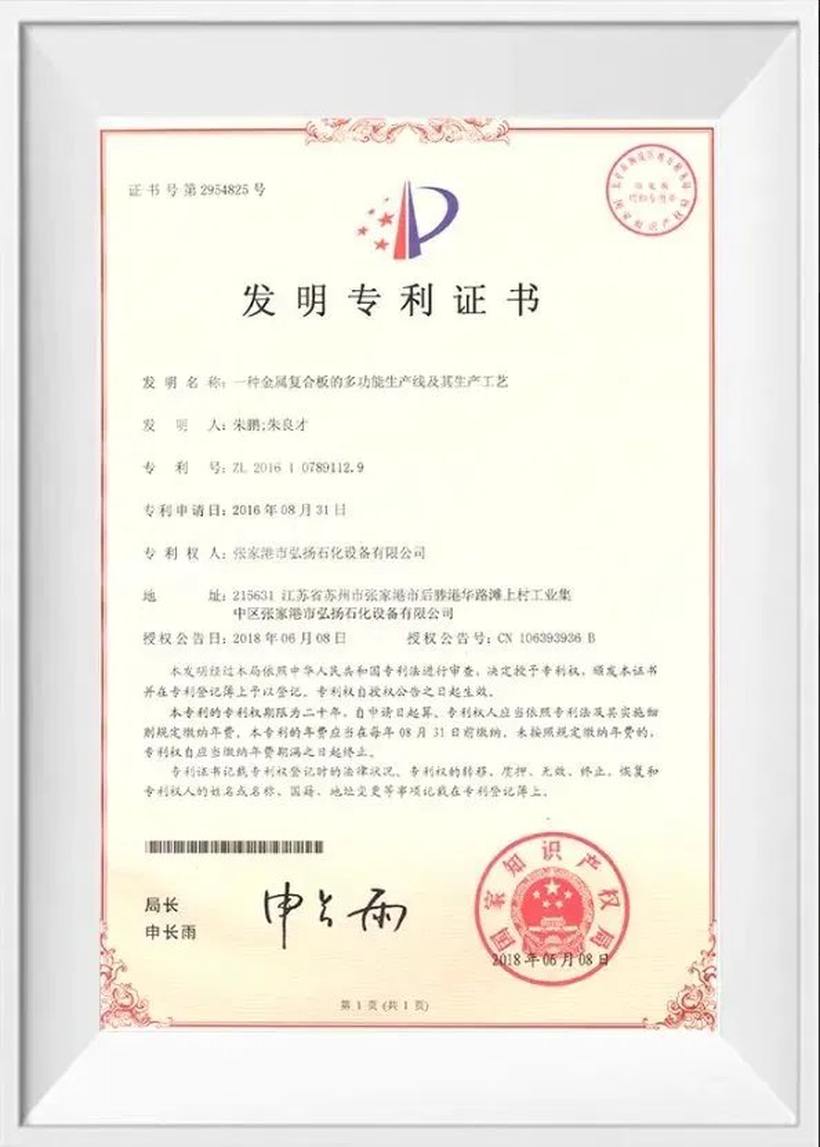

Патент на изобретение № ZL 2016 1 0789112.9 — Линия и процесс производства многофункциональных металлических композитных панелей, выдано в июне 2018 г.

Сценарии применения: где важны характеристики листа ACP или панели

Различие между листами и панелями не просто академическое — оно имеет прямое значение для закупок, логистики и контроля качества. Когда производственный цех покупает лист ACP у производителя или дистрибьютора производственной линии, он получает плоские плиты (обычно 1220 мм x 2440 мм или ширина непрерывного рулона до 1600 мм), которые затем фрезеруют, сгибают и рамят с помощью фрезерных станков с ЧПУ и листогибочных прессов. Допуск плоскостности листа, прочность на отслаивание и однородность сердцевины определяют, насколько точно могут быть сформированы углы изготовленной панели и насколько хорошо поверхность останется гладкой после того, как фрезерная обработка с ЧПУ удалит примерно 2/3 глубины сердцевины на обратных линиях.

Для подрядчиков по навесным стенам, определяющих панели ACP, геометрия готовой панели — глубина возврата, размеры лицевой поверхности, угловой радиус, расположение отверстий для крепежа — должна соответствовать рабочим чертежам проекта. В этом контексте первоочередной задачей является плоскостность панели после изготовления (прогиб после фрезерования) и ее долговременная стабильность размеров при термоциклировании. Листы класса А2, в которых используются минеральные наполнители высокой плотности, имеют более низкие коэффициенты теплового расширения, чем листы с наполнителем из полиэтилена (приблизительно 21 x 10^-6/K для PE-сердечника по сравнению с 17 x 10^-6/K для минерального A2), что означает, что изготовленные панели A2 демонстрируют меньшие тепловые движения в процессе эксплуатации, что является ощутимым преимуществом для крупнопанельных фасадных систем с жесткими допусками на стыки.
